O forjamento de um bloco de alumínio é um processo de fabricação complexo e preciso que requer um projeto cuidadoso de matrizes para garantir a qualidade e a eficiência do produto final. Como fornecedor de blocos forjado de alumínio confiável, ganhei uma vasta experiência em design de matrizes para forjamento de alumínio ao longo dos anos. Neste blog, compartilharei algumas considerações importantes e etapas para projetar matrizes para forjar um bloco de alumínio.
Compreendendo o processo de forjamento de alumínio
Antes de se aprofundar no design do dado, é crucial ter um entendimento claro do processo de forjamento de alumínio. O forjamento de alumínio envolve a formação de bilás ou preforma de alumínio na forma desejada aplicando forças compressivas. O processo normalmente consiste em vários estágios, incluindo aquecimento do alumínio em uma temperatura de forjamento adequada, colocando -a na cavidade da matriz e usando uma prensa de forjamento para deformar o material.
A escolha do processo de forjamento, como forjamento de mordaça aberta ou forjamento de morrer fechado, afetará significativamente o design da matriz. A forjamento de morto aberto é adequado para formas simples e permite alguma flexibilidade nas dimensões finais. O forjamento de morto fechado, por outro lado, é usado para formas mais complexas e oferece maior precisão e melhor acabamento superficial.
Selecionando o material de alumínio certo
A seleção do material de alumínio apropriado é a primeira etapa no design da matriz. Diferentes ligas de alumínio têm propriedades mecânicas variadas, como resistência à força, ductilidade e corrosão. A escolha da liga depende dos requisitos específicos do produto final, incluindo sua aplicação pretendida, condições operacionais e expectativas de desempenho.
Por exemplo, se o bloco de alumínio forjado for usado em aplicações automotivas, uma liga com alta resistência e boa resistência à fadiga pode ser preferida. Por outro lado, para aplicações em que o peso é um fator crítico, como componentes aeroespaciais, uma liga de alumínio leve com excelente proporção de força / peso seria mais adequada.
Projetando a cavidade do dado
A cavidade da matriz é a parte mais crítica do design da matriz, pois determina a forma e as dimensões do bloco de alumínio forjado. Os seguintes fatores precisam ser considerados ao projetar a cavidade da matriz:
1. Parte geometria
A cavidade do dado deve ser projetada para corresponder à geometria exata do produto final. Isso inclui considerar recursos como buracos, chefes e undercuts. Geometrias complexas podem exigir o uso de múltiplas matrizes ou operações adicionais de usinagem após a forjamento.
2 ângulos de rascunho
Os ângulos de rascunho são essenciais no design da matriz para facilitar a ejeção da parte forjada da cavidade da matriz. Um ângulo de rascunho de pelo menos 3 ° a 5 ° é normalmente recomendado para forjamento de alumínio. O ângulo de rascunho deve ser aplicado a todas as superfícies verticais da cavidade da matriz para garantir a remoção fácil da peça.
3. Tolerâncias
As tolerâncias desempenham um papel crucial para garantir a precisão dimensional da parte forjada. A cavidade da matriz deve ser projetada com tolerâncias apropriadas para explicar fatores como expansão térmica durante o forjamento e deformação elástica da matriz. É importante consultar o cliente para determinar as tolerâncias aceitáveis para o produto final.
4. Acabamento da superfície
O acabamento da superfície da cavidade da matriz afeta diretamente a qualidade da superfície da parte forjada. Um acabamento superficial liso na cavidade da matriz ajuda a reduzir o atrito durante o forjamento e melhora o fluxo do material de alumínio. O polimento da cavidade do dado para um acabamento superficial alto também pode melhorar a liberação da parte forjada do dado.
Calculando as dimensões do dado
Depois que o design da cavidade da matriz é finalizado, o próximo passo é calcular as dimensões do dado. As dimensões da matriz são determinadas considerando fatores como o tamanho da parte forjada, o processo de forjamento e as propriedades do material do aço.
O dado deve ser projetado para suportar as altas pressões e temperaturas geradas durante o processo de forjamento. A espessura das paredes da matriz e o tamanho geral da matriz devem ser suficientes para evitar a deformação e rachaduras. Além disso, a matriz deve ser projetada com espaços de folga apropriados para permitir a expansão do material de alumínio durante o forjamento.
Escolhendo o material da matriz certa
A escolha do material do dado é crucial para o desempenho e a longevidade do dado. Os materiais devem ter alta resistência, dureza e resistência ao desgaste para suportar as duras condições do processo de forjamento. Os materiais comuns para forjamento de alumínio incluem aços de ferramentas, como H13 e D2, e ligas especiais, como aços de ferramentas de trabalho quentes.
O aço da ferramenta H13 é uma escolha popular para matrizes de forjamento de alumínio devido à sua excelente combinação de resistência, resistência e resistência ao calor. Pode suportar as altas temperaturas e pressões geradas durante o forjamento e tem boa resistência à fadiga térmica. O aço da ferramenta D2, por outro lado, é conhecido por sua alta dureza e resistência ao desgaste, tornando -o adequado para aplicações onde são necessárias alta precisão e vida útil longa.
Tratamento térmico da matriz
O tratamento térmico é uma etapa essencial no processo de fabricação de matriz para melhorar as propriedades mecânicas do material da matriz. O processo de tratamento térmico normalmente inclui a têmpera e a temperamento para alcançar a dureza e a resistência desejadas.
A extinção envolve resfriar rapidamente a matriz de uma temperatura alta a baixa temperatura para endurecer o material. A temperamento é então realizada para aliviar as tensões internas geradas durante a extinção e melhorar a tenacidade do dado. Os parâmetros de tratamento térmico, como a temperatura de têmpera, a taxa de resfriamento e a temperatura de temperamento, devem ser cuidadosamente controlados para garantir o desempenho ideal da matriz.
Morrer de fabricação e usinagem
Depois que o projeto de matriz e a seleção de material são finalizados, o dado é fabricado usando vários processos de usinagem, como moagem, giro e usinagem de descarga elétrica (EDM). Esses processos são usados para criar a cavidade do dado e outros recursos do dado com alta precisão.
A moagem é um processo de usinagem comum usado para remover o material do bloco de matrizes e criar a forma básica da cavidade da matriz. O giro é usado para usinar as superfícies cilíndricas da matriz, como as inserções da matriz. O EDM é um processo de usinagem não tradicional que usa descargas elétricas para remover o material e é frequentemente usado para criar formas complexas e detalhes finos na cavidade da matriz.
Die o revestimento e tratamento de superfície
O revestimento e o tratamento da superfície podem melhorar significativamente o desempenho e a longevidade do dado. Revestimentos como nitreto de titânio (estanho), carbonitreto de titânio (TICN) e carbono tipo diamante (DLC) podem reduzir o atrito entre a matriz e o material de alumínio, melhorar a resistência ao desgaste e evitar a aderência.
Os tratamentos de superfície, como nitragem e carburização, também podem melhorar a dureza e a resistência ao desgaste da superfície da matriz. Esses tratamentos criam uma camada dura e resistente ao desgaste na superfície da matriz, o que ajuda a protegê-lo da ação abrasiva do material de alumínio durante o forjamento.
Teste e validação
Antes que o dado seja colocado em produção, é essencial realizar testes e validação completos para garantir seu desempenho e funcionalidade. Isso inclui a realização de operações de forjamento de teste usando o dado para verificar se há defeitos ou problemas.
Durante o forjamento do teste, o dado deve ser monitorado quanto a fatores como desgaste da matriz, qualidade de peça e precisão dimensional. Quaisquer problemas identificados durante a fase de teste devem ser abordados prontamente para garantir a produção bem -sucedida dos blocos de alumínio forjados.
Conclusão
Projetar matrizes para forjar um bloco de alumínio é um processo complexo e iterativo que requer consideração cuidadosa de vários fatores. Como fornecedor de blocos forjado de alumínio, entendo a importância da precisão e da qualidade no design de matriz para garantir a produção de peças forjadas de alta qualidade.
Seguindo as etapas descritas neste blog, você pode projetar matrizes que são otimizadas para os requisitos específicos do seu processo de forjamento de alumínio. Lembre -se de selecionar o material de alumínio certo, projetar a cavidade da matriz com precisão, escolha o material da matriz apropriado e execute testes e validação completos.

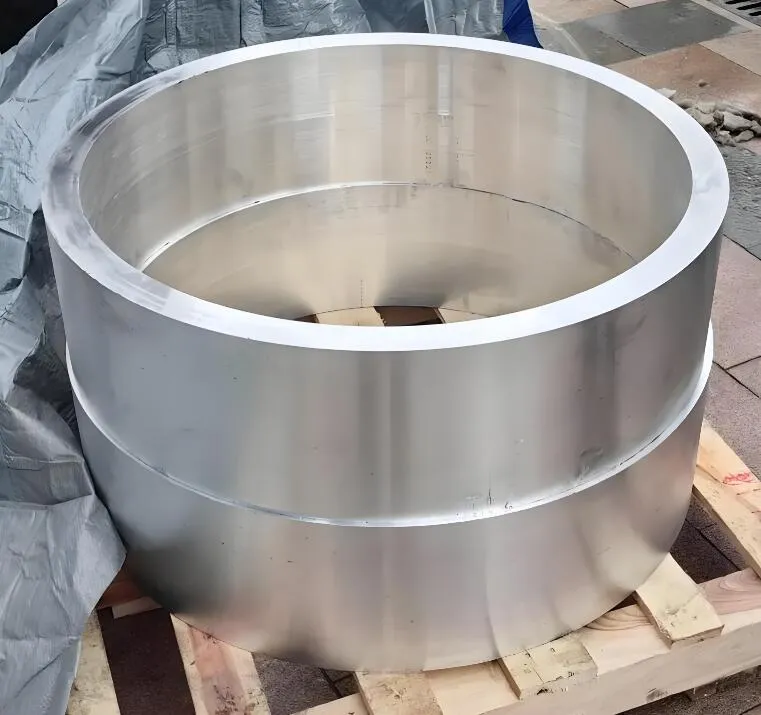

Se você estiver interessado em comprarBanteet de alumínio forjado, Assim,Matrizes de forjamento de alumínio, ouNozes de lugo de alumínio forjadas, ou se você tiver alguma dúvida sobre o design do dado para forjamento de alumínio, não hesite em entrar em contato conosco para mais discussões e negociações de compras.
Referências
- Davis, Jr (ed.). (2008). Ligas de alumínio e alumínio. ASM International.
- Kalpakjian, S. & Schmid, SR (2013). Engenharia e tecnologia de fabricação. Pearson.
- Dieter, GE (1986). Metalurgia mecânica. McGraw-Hill.
